球管又稱X線管或管球，其作用是產生X射線，是X線發生裝置的核心部件。而CT球管不僅是CT設備中產生X射線的關鍵部件，是CT設備的信號源載體，還是CT設備的“高值耗材”。CT球管技術壁壘較高，全球能獨立生產的廠商屈指可數。今天，小編就來聊聊CT球管的那點事兒。

(克魯克斯管)

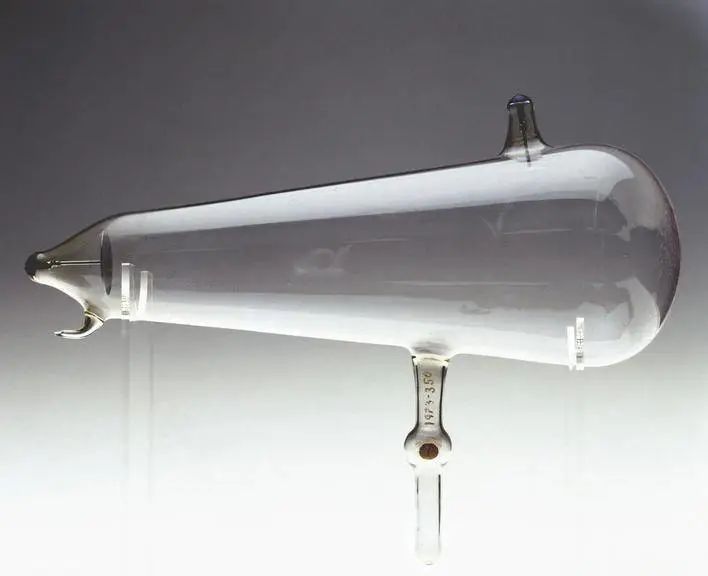

  1896年，穆勒（C.H.F.Muller）發明了世界上第一個具有實際使用意義的X線管，這是一只非常簡單并且沒有明確焦點對焦的球管。燈絲通電后，X線在整個底部發射，接收到的圖像非常模糊。同年，穆勒發明出第一個具有焦點的X線球管，又被稱為穆勒球管。這種球管通過陰極置一個凹鏡把X線匯聚于一點，兩端通上電流后，陰極發射出電子流撞擊陽極，產生X線。

(穆勒球管)

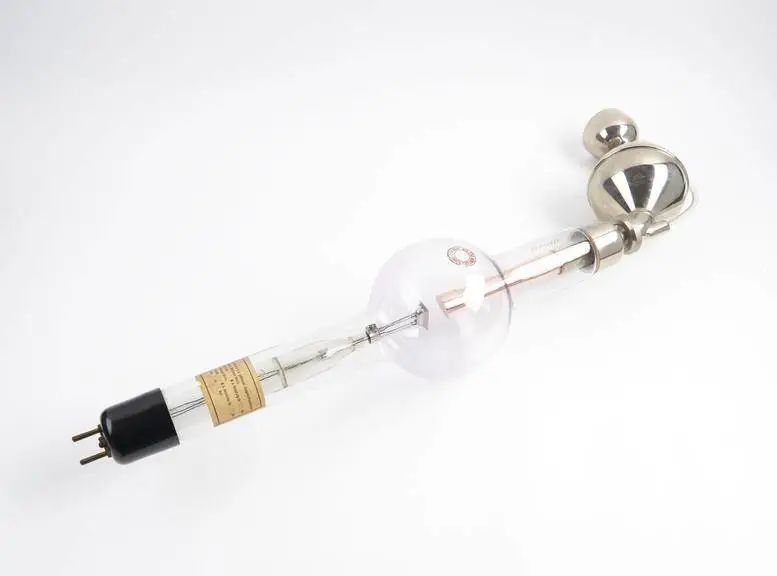

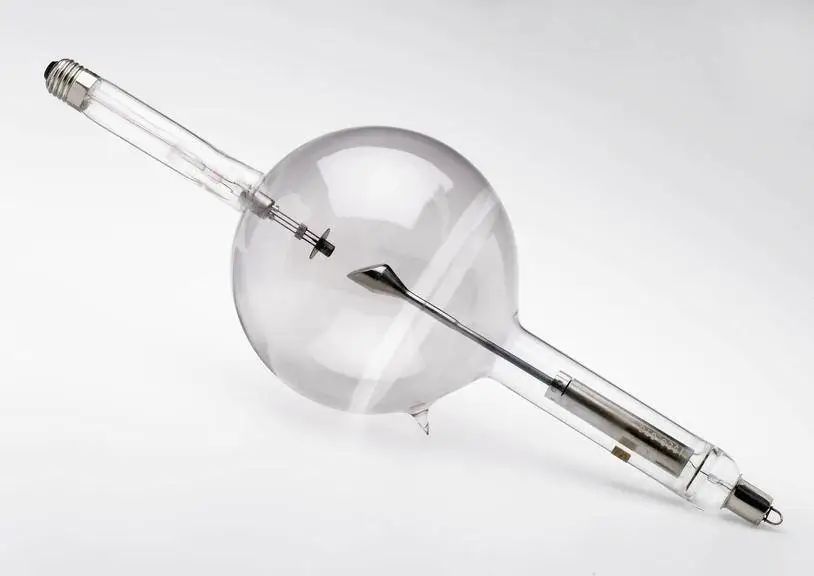

  1913年，柯立芝（Coolidge）發明了高真空熱陰極固定陽極球管（stationary anode X-ray tube），又被稱為柯立芝管。這種球管管內真空度高，電子由熱陰極發射，并由加在陽極和陰極兩端的高壓電壓加速撞擊陽極靶面產生X射線?？铝⒅ス苤恍枰淖冴帢O工作溫度就能調節管電流的大小。此外，柯立芝管的管電流和管電壓可以分別調節。1923年，雙焦點固定陽極球管研制成功，使一只球管同時具有兩種不同焦點尺寸和功率特性。由于固定陽極球管的陽極靶是固定不動的，高速電子流轟擊陽極靶的固定位置，具有功率小、焦點大的特性。目前，固定陽極球管僅用在低功率移動式X線機或牙科X線機中。

(柯立芝管)

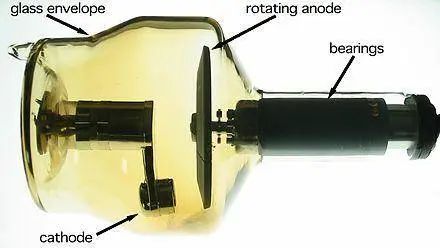

  1927年成功研制出了旋轉陽極球管（rotating anode X-ray tube）。高速運動的電子束由偏離球管中心軸線的陰極射出，轟擊到轉動的靶面上。由于高速運動的電子束轟擊靶面所產生的熱量，被均勻地分布在轉動的圓環面上，承受電子束轟擊的面積因陽極旋轉而大大增加（實際焦點和空間位置不變），熱量分布面積大大增加。由于旋轉陽極球管具有功率大、焦點小的特點，問世后便得到了迅速發展。20世紀60年代，旋轉陽極轉速達到了9000r/min。20世紀70年代出現了金屬外殼旋轉陽極球管。

(旋轉陽極球管)

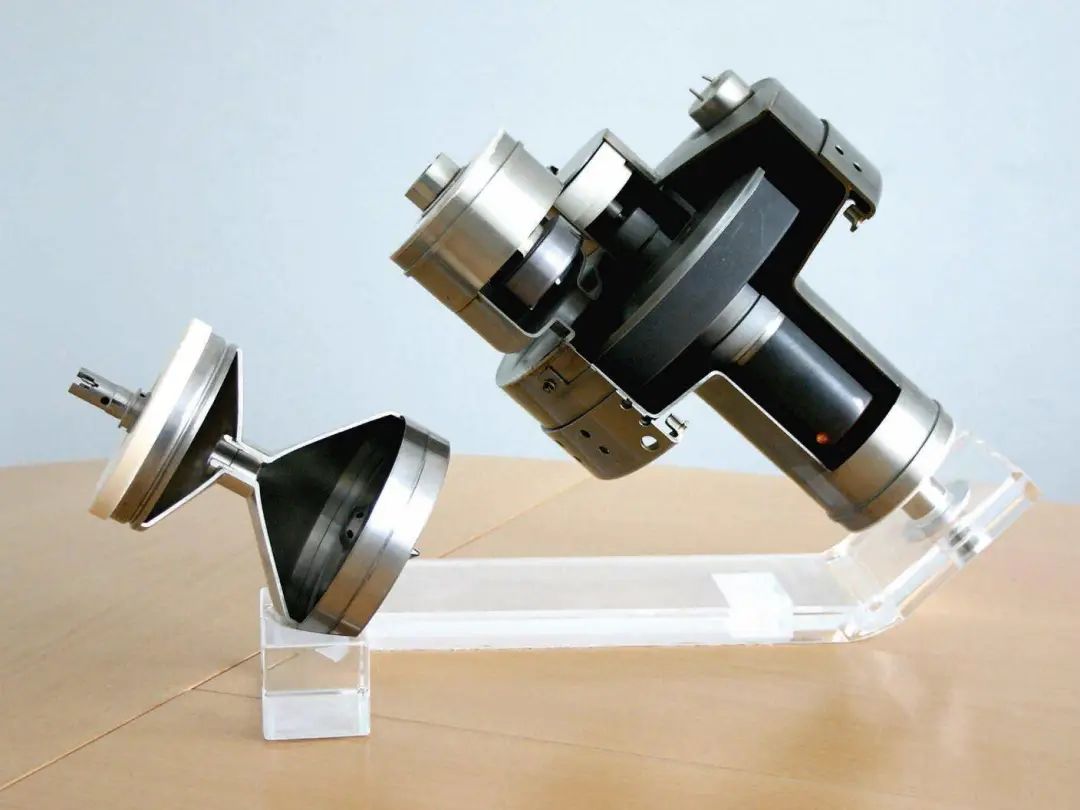

  2003年，西門子推出了straton電子束控球管。straton電子束控球管采用陽極直接冷卻的設計，與傳統的CT球管相比，可以釋放多達10倍的熱量?？焖俚睦鋮s意味著可以安裝更小的陽極，因此設備重量更輕，進一步提高了機械穩定性，同時實現更高的旋轉速度。此外，straton電子束控球管還擁有“飛焦點”技術，可以多角度記錄每次掃描的每個投影，提高采樣率，大幅改善圖像的清晰度。

(straton電子束控球管)

  2013年，GE推出了第一支名為Performix Plus的液體軸承球管，并在2015年推出了新的Performix 40 Plus液體軸承球管，用于Revolution EVO CT。液體軸承球管在實現快速轉速，提供高質量圖像的同時，不僅降低旋轉時的噪音，更重要地是延長了球管的使用壽命。

  2020年，昊志影像基于碳納米管冷陰極技術制備的X射線球管試產成功，作為新一代的CT球管，碳納米冷陰極CT球管突破了傳統X光管的技術瓶頸，解決了傳統CT系統需要長時間預熱、無法高速開啟與關斷、功耗大及成像分辨率低等技術難題。

(碳納米管冷陰極管)
