半導體的生產流程是由晶圓制造、晶圓測試、芯片封裝和封裝后組成。封裝是保護芯片免受物理、化學等環境因素造成的損傷，增強芯片的散熱性能，實現電氣連接，確保電路正常工作。測試則是對芯片、電路等半導體產品的功能和性能進行驗證的步驟，以篩選出有結構缺陷或者功能、性能不符合要求的半導體產品，確保交付產品的正常應用。

  隨著電子產品功能的不斷提高，對半導體質量的要求也越來越高?？煽啃怨δ苁前雽?dǎo)體最終流入市場的質量保證，如果半導體在設計上沒有缺陷，但因?yàn)榉庋b過程中的焊接質量存在缺陷就影響了產品使用，這會給半導體生產廠商帶來巨大的損失。半導體封裝環節是增加了芯片的可靠性，使得芯片性能更優秀，但封裝過程中也需要X射線檢測來保證其焊接質量。為了提高半導體檢查的水平并避免產品缺陷，X射線檢測設備的應用是關鍵。

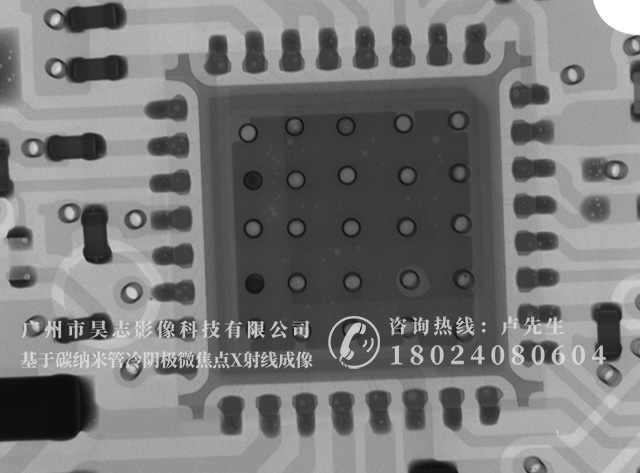

  Xray檢測設備可以用于半導體的無損檢測，通常用于檢測芯片封裝中的各種缺陷，例如層剝離，空隙和引線鍵合的完整性。此外，X射線無損檢測還可以查看PCB制造過程中可能存在的缺陷，例如對準不良或橋開路，短路或異常連接，并檢測封裝中焊球的完整性。它不僅可以檢測不可見的焊點，而且可以定性和定量地分析檢測結果以及早發現問題。

  實際上，面對市場上看起來非常逼真但內部結構有缺陷的那些芯片，顯然不可能用肉眼來區分它們。只有在X射線檢查下才能顯示“原型”。因此，X射線測試設備為電子產品生產過程中的產品芯片測試提供了充分的保證，并發揮著重要的作用。
